《solidworks正树问答500+》131 如何批量替换工程图模板

2014-8-2 22:26| 发布者: halfsmoke| 查看: 8696| 评论: 1

摘要: 应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模板搞的人仰马翻，其实只要替换工程图中的标题栏即可。用solidworks批量替换工程图模板，需要用到sw的一个插件“设计检查”，designchecke ...

关于批量替换图纸模版以下内容，只是思路，后续还请阅读：

应用场景：南方的小厂很多时候都是一样的设备，只要改革型号就是新东西，改模板搞的人仰马翻，其实只要替换工程图中的标题栏即可。

用solidworks批量替换工程图模板，需要用到sw的一个插件“设计检查”，design checker；还有一个sw的批处理工具，task scheduler。

位置分别在：

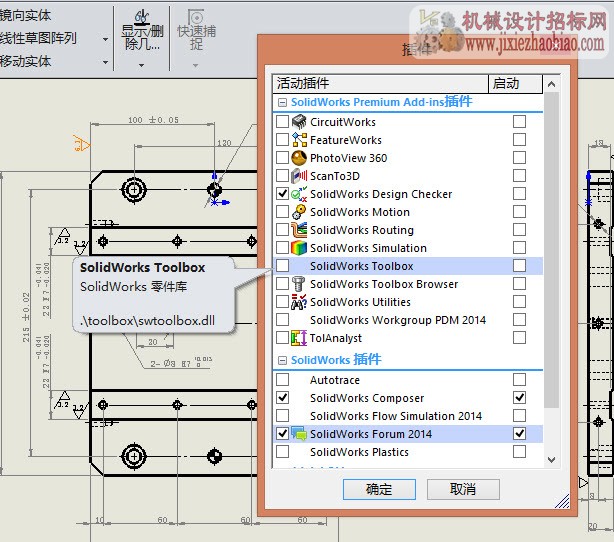

工具--插件

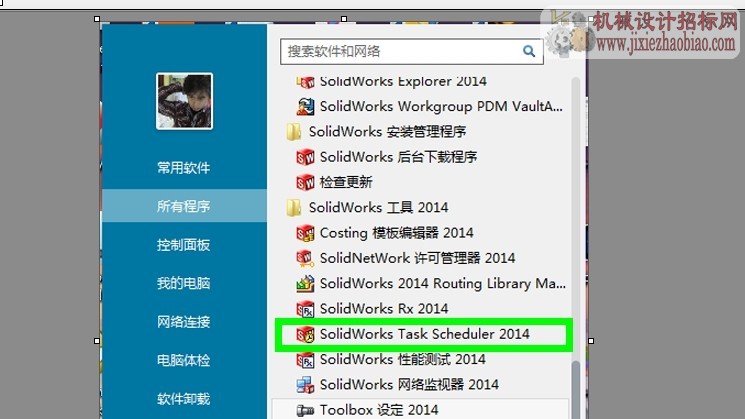

开始--solidworks工具

替换工程图模板思路：
1，用设计检查工具（design checker），编制工程图检查模板，用于替换工程图模板

2，用批处理工具，(task scheduler)运行设计检查，批量替换

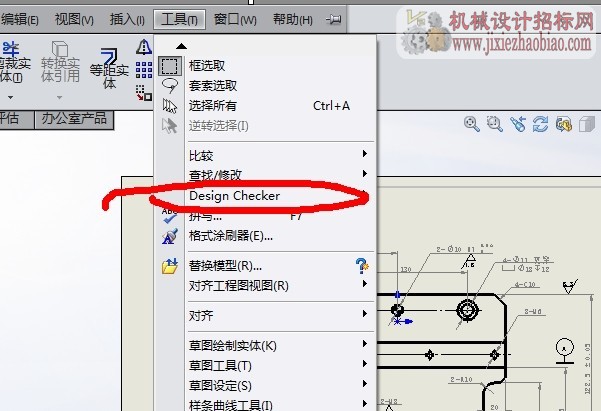

你把design checker插件启动后，在工具里，有这么个“设计检查”

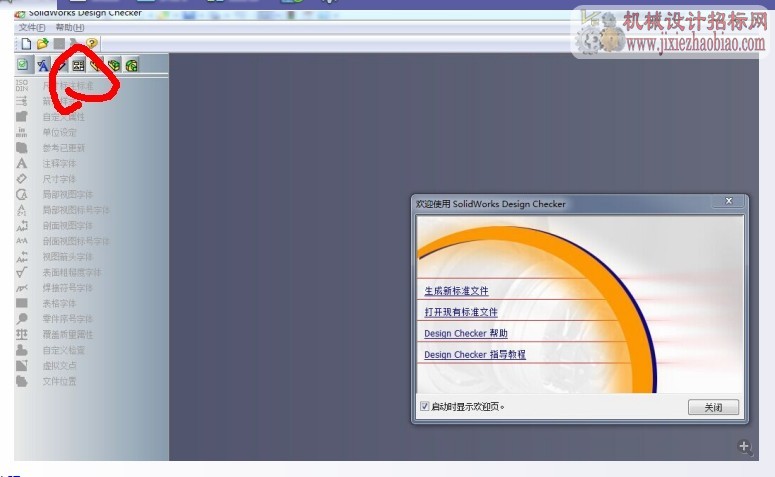

然后选择编制检查

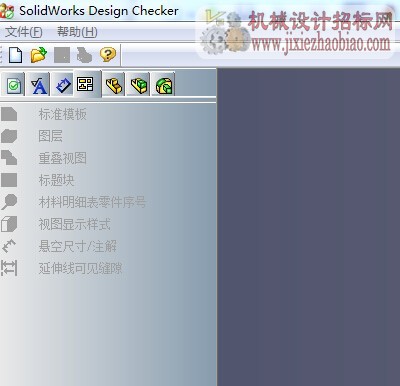

打开设计检查的面板后，选择工程图

看到上图没，就有了一个“标准模板”的选项。在这，你就可以定义一个标准模板，注意，标准模板可不是一个，A1，A2，A3，A4，A0，你至少得定义4个编制检查文件，然后一一保存。接下来，你就可以运行批处理工具了。

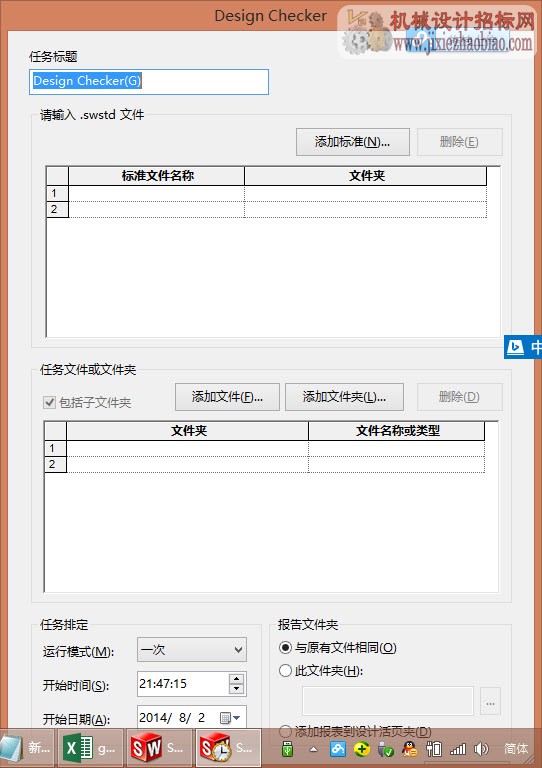

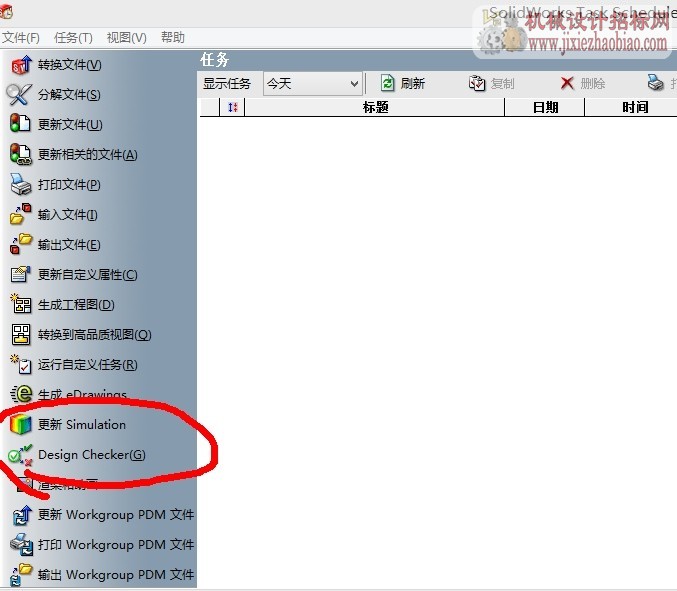

在批处理工具里，有这么个design checker，运行这个，并添加你要替换的工程图。

就可以坐等sw处理完所有图纸了。
