本设计库包含大量机械设计招标网原创内容，包含我们在工作中遇到的方方面面问题及经验总结，望得到广大工程师的尊重，我们放出第一版设计库时，有网友删了我们的广告，删了我们若干文件，然后拿出去赚积分；可以，能为工程师提高工作效率，我们鼎力支持。但请注意我们的模版文件，格式文件、设计检查、属性文件，还有若干宏命令，绘图标准等等，这都是有联系的，文件不完整，将无法正常使用。
1，从来没明白过什么叫做“细心”的，太忙，没工夫仔细阅读的网友，请务必不要下载，一定非常耽误时间，毕竟网络，只有“读”,才能获取信息。
2，学生人群不建议下载，类似于一个特征画个奶瓶，两个特征画个钥匙环之类纯偏向技巧型内容，并非我们强项，我们更偏向工程性，没有工作经验，通常不会理解做项目，做产品常常遇到的问题。
| 变更 | 说明 | 批处理 |
2017 |
2014 |
||
|---|---|---|---|---|---|---|
设计库 |
增修大量特征库【111文件】 | 特征库大量的丰富，包括各类国标键、齿、槽、孔，部分特征库直接带有DIM加工公差。 | 〇 |
Ｘ |
||
| 增加人体模型 | 可任意调整姿势的人体模型 | 〇 |
||||
| 增加公制螺栓实体 | 手工制作的螺栓模型，适用于不看好Toolbox的设计 | 〇 |
Ｘ |
|||
| 增加铝型材连接件 | 端盖、拉杆、铰链合页等 | 〇 |
||||
| 增加笔记本模型 | 装配格式 | 〇 |
||||
| 增加贴图 | 〇 |
|||||

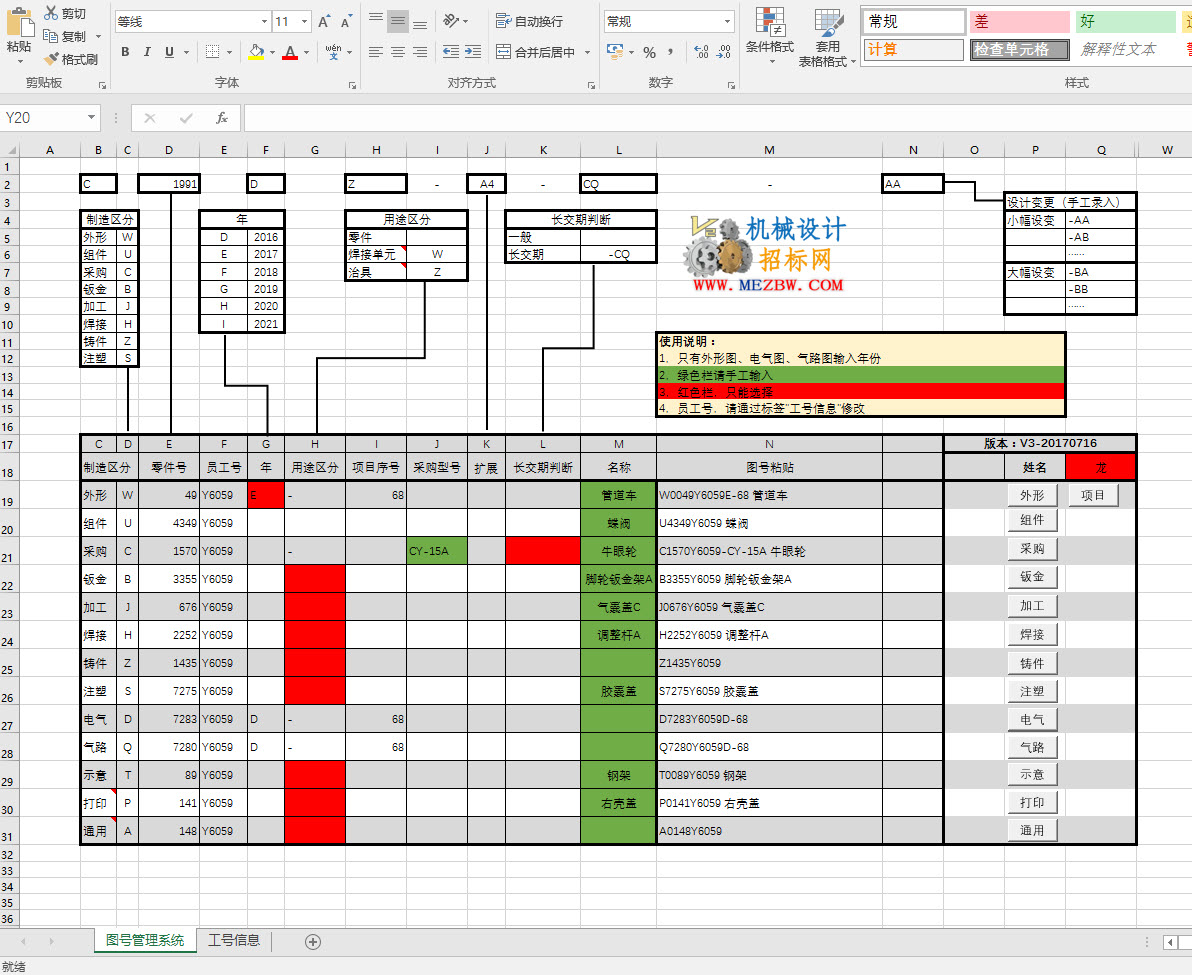

图号管理系统V3 |
增加名称属性 | 适配图名分离 | 〇 |
|||
| 增加3D打印标识 | 〇 |
|||||
| 修改项目年份选择 | 〇 |
|||||
| 外协加工商信息对照表 | 不适合所有人群。 | 〇 |
〇 |
|||
| 项目采购清单、库存清单 | 不适合所有人群。 | 〇 |
〇 |
|||
| 增加外委报价单 | 不适合所有人群。 | 〇 |
||||
模版 |
绘图标准 |
字体改为汉仪长仿宋 | 2017已经完全兼容汉仪长仿宋 | 〇 |
Ｘ |
|
属性变更 |
增加“版本” | 控制小幅设变和大幅设变版本 | 〇 |
Ｘ |
||
| 大幅改良属性编辑器 | 公式化“材料”“日期”，属性分组，变更属性文件增加“版本” | 〇 |
||||
| 工程、零件、装配增加“最终保存”属性，自动添加时间 | 有利于校核图纸版本 | 〇 |
||||
工程图变更 |
以尺寸格式化标题栏 | 〇 |
||||
| 修订表纳入标题栏范围、并尺寸化 | 〇 |
|||||
| 修订表定位 | 修订表附着点定位 | 〇 |
||||
| 增加图幅属性 | 〇 |
|||||
| 增加公英制属性 | 〇 |
|||||
| 双击插入属性，可于工程图定义3D模型属性 | 〇 |
|||||
| 自动生成工程图 | 通过增加预定义，工程图将自动生成标准三视图 | 〇 |
〇 |
|||
| 单文件、多工程图模式增加标题栏 | 〇 |
|||||
加速操作 |
宏 |
取号命令 | 基于本设计库图纸管理系统 | 〇 |
||
| 批处理命令 | 通过该命令，可对以下多种宏命令进行图纸批处理。 | 〇 |
〇 |
|||
| 清空属性 | 整理零散文档，分激活配置清空、全配置清空、自定义清空。让所有别处搞来零件干干净净。 | 〇 |
〇 |
|||
| 图名分离 | 1，校核文件名保存格式。 2，文件保存成“图号”+“空格”+“代号”，可实现图号、名称填入。 3，可一键定义3D文件全部属性。 |
〇 |
〇 |
|||
| 替换绘图标准 | 基于国标修改的总绘图标准 | 〇 |
〇 |
|||
| 单工程图输出DWG | 根据我们的映射文件，有图层，有定义色彩。已增加图纸保存校核。 | 〇 |
〇 |
|||
| 多工程图输出DWG和PDF | DWG根据我们的映射文件，有图层，有定义色彩。PDF黑白输出 | 〇 |
||||
| 单工程图替换图框 | 修改工程图图纸格式为标准图纸格式 | 〇 |
||||
| 批量替换图框 | 批量修改某文件夹下的工程图为相应图纸格式，可对应多种图形如，A3、A4同文件夹 | 〇 |
〇 |
|||
| 链条设计宏 | 有bug，但不影响使用。 | 〇 |
||||
| 零件浮动 | 常用虚拟零件，会非常有用。 | 〇 |
||||
| 装配加速命令 |  |
〇 |
Ｘ |
|||
| 零件加速命令 |  |
〇 |
Ｘ |
|||
| 工程图加速命令 |  |
〇 |
Ｘ |
|||
精简删除 |
删除焊件切割清单 | 2017的焊件切割清单已经很好，我们就不画蛇添足了。 | ||||
| 删除自定义外观 | 2017的Visualize，用其他好像都是多余。 | |||||
| 删除GBdrawing宏 | ||||||
| 删除bom宏 | 2017有更好的BOM输出工具 | |||||
| 删除技术要求、公司别 | 这当初就不该发出来…… | |||||
| 删除Design Checker检查文件 | V3宏命令，可批处理通用检查方案，如替换标题栏、绘图标准。其他检查内容，皆为设计者或企业独特需求，保留文件夹，检查文件请自行定义。 | |||||
| 手工精简GB型材465M到282M | 大幅删除重复轮廓件，强烈建议你不要再找其他焊件库了，真全了 | 〇 |
Ｘ |
JCCFOREVER: V3的宏提示无法打开， 我的SW 2017 SP5 X64  +win 64，不知道是不是系统问题，
